| Données électriques |
| Modèle | AOK-75WPLA | AOK-100WPLA | AOK-150WPLA | AOK-200WPLA | AOK-230WPLA |
| Puissance(w) | 75W | 100W | 150W | 200W | 230W |
| Puissance réglable : 75 W/115 W/150 W | Puissance réglable : 180 W/200 W/230 W |
| Tension d'entrée | 100-277 VCA/277-480 VCA, 50/60 Hz |
| THD | <10,5 % |
| FP | >0,95 | >0,95 | >0,95 | >0,95 | >0,95 |
| Efficacité du conducteur | 90% | 91% | 92% | 92% | 93% |
| Courant maximal | AC0.85A | AC1.13A | AC1.7A | AC2.26A | AC2.6A |
| Options de contrôle | Le pilote comprend le câblage pour les systèmes de gradation 0-10V.Dim aussi bas que 10 %. |
| Température de fonctionnement | -40 °C à 50 °C (-40 °F à 122 °F) |
| Protection contre les surtensions | 10kV / 20kV en option |
| Données photométriques |
|
| Efficacité (lm/w, écart type ±3 %)@IRC 70Ra, 5000K-2835-T301 | 150lm/W | 150lm/W | 145lm/W | 150lm/W | 145lm/W |
| Flux lumineux(lm, Std Dev ±3%) @IRC 70Ra, 5000K-2835-T301 | 11250lm | 15000lm | 21750lm | 30000lm | 33350lm |
| CCT | 2700K, 3000K, 4000K, 5000K, 5700K, 6500K |
| IRC | Ra70, Ra80, Ra90 |
| Modèle à DEL | 2835, 3030, 5050 | 2835 ,3030 |
| Lentille | Polycarbonate |

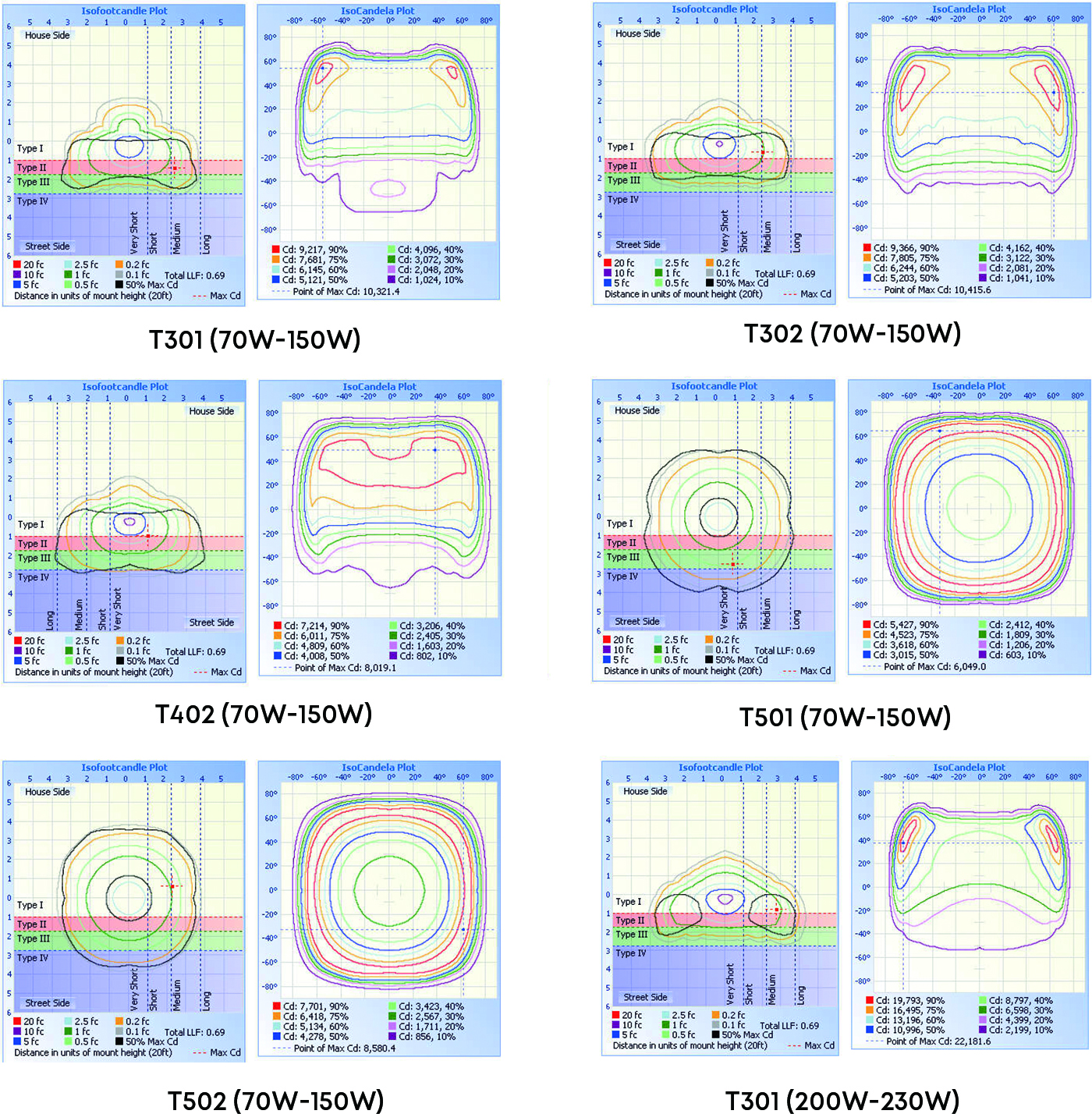

| Angle de faisceau | Type III/ Type V (2835, 3030) / Type III / Type IV/Type V (5050) | Type III |
| Données mécaniques |
| Classement IP/IK | IP66/IK09, selon les normes EN 60529 et EN 62262 |
| Résistance aux vibrations | 3G, conforme à la norme IEC 68-2-6 |
| EPA(SCx), corps du luminaire | Côté : 1,86 pi² (0,1728 m²) ;Haut : 11,90 pi² (1,1055 m²) | Côté : 2,31 pi² (0,2144 m²) ;Haut : 16,97 pi² (1,5764 m²) |
| Logement | Aluminium moulé sous pression à usage intensif (EN AC-46100) |
| Radiateur de chaleur | Alliage d'aluminium |
| Traitement de surface | Polyester thermodurcissable anti-UV / Polyester thermodurcissable anti-UV (pour les environnements extrêmement corrosifs). |
| Peinture | Noir, demande personnalisée |
| Câble | Pré-câblé avec un câble de 30 cm (Autres longueurs sur demande) |

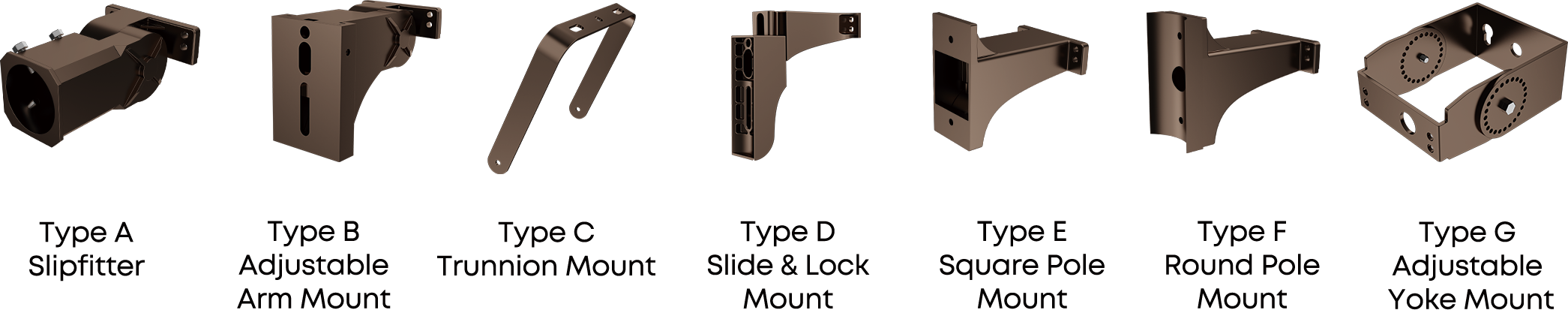

| Montage | Slipfitter, bras réglable, poteau carré/rond, tourillon, empiècement |
| Autre informations |
| Durée de vie | L90B10 - 100000 heures, @Tq 25°C |
| garantie | Garantie limitée de 5 ans (extension de garantie jusqu'à 10 ans sur demande) |
| Certificat | UL, DLC5.1, FCC |
| Taille du produit | A-Slipfitter | 22.57*10.08*3.12 pouces/L573.2*W256*H79.2mm | 26.32*11.61*3.13 pouces/L668.5*W295*H79.4mm |
| B-Bras réglable | 23.23*10.08*6.27 pouces / L590*W256*H159.3mm | 26,98 * 11,61 * 6,28 pouces / L685,3 * W295 * H159,5 mm |
| Monture en C | 17,47 * 10,08 * 2,33 pouces / L443,7 * W256 * H59,2 mm | 21.26*11.61*2.37 pouces / L540*W295*H60.2mm |
| Support de verrouillage à glissière en D | 21.62*10.08*6.4 pouces / L549.3*W256*H162.5mm | 25,38 * 11,61 * 6,41 pouces / L644,6 * W295 * H162,7 mm |
| Poteau carré E | 21.98*10.08*5.91 pouces/L558.3*W256*H150mm | 25,73*11,61*5,91 pouces / L653,6*W295*H150mm |
| Pôle rond F | 22,86*10,08*5,91 pouces / L580,7*W256*H150mm | 26.62*11.61*5.91 pouces/L676.1*W295*H150mm |
| Support G-Trunnion | 22.33*10.08*2.76 pouces/L567.3*W256*H70mm | 26.09*11.61*2.76 pouces/L662.6*W295*H70mm |
| Poids net | A-Slipfitter | 4.41KG | 4.41KG | 4.54KG | 6.25KG | 6.37KG |
| B-Bras réglable | 5KG | 5KG | 5.12KG | 6.8KG | 6.92KG |
| Monture en C | 4.17KG | 4.17KG | 4.3KG | 6.08KG | 6.2KG |
| Support de verrouillage à glissière en D | 4.57KG | 4.57KG | 4.7KG | 6.2KG | 6.32KG |
| Poteau carré E | 4.22KG | 4.22KG | 4.35KG | 6.08KG | 6.2KG |
| Pôle rond F | 4.77KG | 4.77KG | 4.9KG | 6.4KG | 6.52KG |
| Support G-Trunnion | 4.73KG | 4.73KG | 4.86KG | 6.54KG | 6.66KG |
| Taille des cartons | A-Slipfitter | 25,98*11*3,54 pouces/L660*W280*H90mm | 30,5*12,6*3,54 pouces/L775*W320*H90mm |
| B-Bras réglable | 26,69*8,97*7,08 pouces/L678*W228*H180mm | 30,5*12,6*6,88 pouces/L775*W320*H175mm |
| Monture en C | 21.49*11.65*3.54 pouces/L546*W296*H90mm | 25.27*13.18*3.54 pouces/L642*W335*H90mm |
| Support de verrouillage à glissière en D | 25.35*8.97*7.08 pouces/L644*W228*H180mm | 29.1*12.6*6.88 pouces/L740*W320*H175mm |
| Poteau carré E | 26.18*10.8*7.08 pouces/L665*W280*H180mm | 29,92*12,6*7,08 pouces/L760*W320*H180mm |
| Pôle rond F | 26.18*10.8*7.08 pouces/L665*W280*H180mm | 29,92*12,6*7,08 pouces/L760*W320*H180mm |
| Support G-Trunnion | 25,98*11,02*3,81 pouces/L660*W280*H97mm | 29.9*12.6*3.93 pouces/L760*W320*H100mm |
| Poids brut | A-Slipfitter | 4.77KG | 4.77KG | 4.9KG | 6.62KG | 6.74KG |
| B-Bras réglable | 5.7KG | 5.7KG | 6.03KG | 7.8KG | 7.92KG |
| Monture en C | 4.54KG | 4.54KG | 4.67KG | 6.72KG | 6.84KG |
| Support de verrouillage à glissière en D | 5.37KG | 5.37KG | 5.5KG | 7.2KG | 7.32KG |
| Poteau carré E | 5.22KG | 5.22KG | 5.35KG | 7.08KG | 7.2KG |
| Pôle rond F | 5.6KG | 5.6KG | 5.72KG | 7.4KG | 7.52KG |
| Support G-Trunnion | 5.13KG | 5.13KG | 5.26KG | 6.94KG | 7.06KG |
