AOK-30WiK

PRÉSENTATION DU PRODUIT

Le lampadaire LED de la série IK est conçu pour les rues européennes.Il est doté de lentilles individuelles conçues avec précision en polycarbonate Mitsubishi de qualité optique pour une intensité lumineuse maximale.Les systèmes à micro-lentilles produisent des distributions IESNA Type II, Type III, Type IV.Le luminaire produit 0 % de lumens totaux au-dessus de 90 ° (évaluation BUG, U = 0).

Avec couvercle en verre trempé, porte amovible à charnière d'entrée sans outil pour un entretien facile.Déconnexion électrique automatique : Disjoncteur intégré, plateau d'appareillage électrique sans outil.Boîtier et porte robustes en aluminium moulé sous pression.IK09 et anti-corrosion.Étanche IP66.

CARACTÉRISTIQUES

● Lentilles individuelles conçues avec précision en polycarbonate Mitsubishi de qualité optique pour une intensité lumineuse maximale.

●Les systèmes à micro-lentilles produisent des distributions IESNA Type II, Type III, Type IV.Les luminaires produisent 0 % de lumière totale au-dessus de 90 ° (Note de bogue, U = 0).

●Fournit un confort visuel amélioré en réduisant l'éblouissement et en fournissant un flux lumineux plus large, plus lisse et plus uniforme.

●Les systèmes optiques conservent un indice de protection IP66.

●Disponible en 3000K, 4000K, 5000K, 5700K, 6500K CCT.

● Efficacité 150 lm/W en standard, flux lumineux plus élevé, motif lumineux de précision garantissant une plus grande économie d'énergie.

●Classification de coupure : Coupure, pas de pollution lumineuse.

● IRC minimum de 70, 80 et 90 en option.

●Avec couvercle en verre trempé.

ÉLECTRIQUE

● Gradation 0-10 V/PMW/minuterie, 3 modes de minuterie, Dim-to-Off avec alimentation en veille ≤ 0.5W.

● Pilote de classe II à courant constant, 100-277Vac, 50-60Hz, classe I en option.

●Pilote haute efficacité : jusqu'à 93,5 %, efficacité minimale de 87,5 %.

● Protection contre les surtensions d'entrée : 6 kV ligne-ligne, 10 kV ligne-terre, cellule photoélectrique, SPD 20 KV disponible.

● Indice de température de fonctionnement : -40°F à 122°F (-40°C à 50°C).

CONSTRUCTION

● Boîtier et porte en aluminium moulé sous pression à usage intensif.IK09 et anti-corrosion.

●Porte amovible à charnière d'entrée sans outil pour un entretien facile.

● Déconnexion électrique automatique : Disjoncteur intégré, plateau de transmission électrique sans outil.

● Finition de peinture en poudre de polyester stabilisée aux UV pour une durabilité et une résistance à la corrosion.

●Plusieurs options de montage : installation sur le dessus du poteau et sur le côté disponible.

●Le montage a un réglage de mise à niveau de -15 ° à +15° (entrée latérale), 90° (poste du haut).

● Vibration 3G nominale.

MONTAGE

Installation sur le dessus du poteau et sur le côté disponible

UTILISATION RECOMMANDÉE

Rue

Parc

Route

GARANTIE

Garantie standard de 5 ans, garantie de 10 ans en option.Veuillez consulter les ventes AOK pour un accord détaillé.

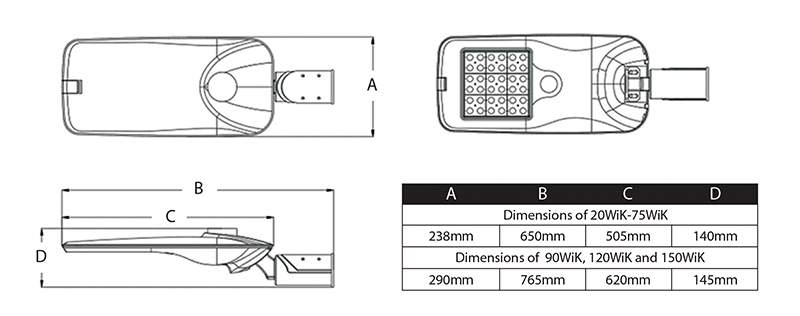

DIMENSION

iK目录册新版本-02

CERTIFICATION/LISTE

Liste ENEC, CB, CE, RoHS

【File Télécharger】

IK_lampadaire_v22-06-28.pdf

Instructions d'installation pour le lampadaire LED de la série AOK iK.pdf

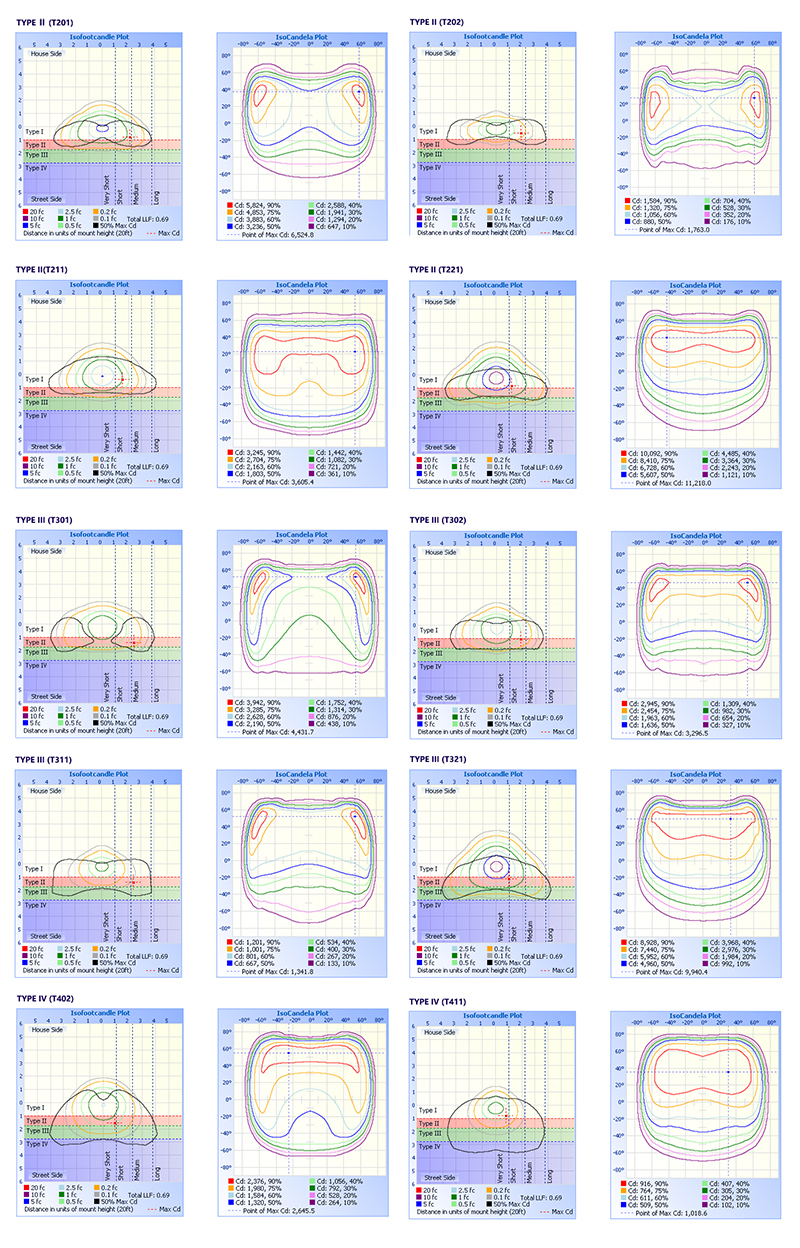

Diagramme d'éclairement

IK-照度图

Spécifications électriques
Modèle		AOK-20WiK	AOK-30WiK	AOK-40WiK	AOK-50WiK	AOK-60WiK
Puissance(W)		20W	30W	40W	50W	60W
Tension d'entrée		100-277 VCA, 50/60 Hz
THD		<20 %
FP		>0,95
Chauffeur		Meanwell / Inventronics / Philips.Classe 1/ Classe 2, UE
Température de fonctionnement		-40 °C à 50 °C (-40 °F à 122 °F)
Options de contrôle		DALI, 1-10V/PWM/ minuterie de gradation, Nema, Zhaga, capteur de détection de présence.Dim-to-Off avec alimentation en veille <= 0,5 W.
Protection contre les surtensions		Ligne-ligne 6kV, ligne-terre 10kV, SPD 20KV disponibles.
Spécifications photométriques
Efficacité(lm/W) (IRC 70Ra, 4000K) (écart type ±3 %)	T201	152 lm/W	152 lm/W	151 lm/W	147 lm/W	143 lm/W
	T202	152 lm/W	153 lm/W	152 lm/W	151 lm/W	149 lm/W
	T211	153 lm/W	153 lm/W	151 lm/W	147 lm/W	144 lm/W
	T212	151 lm/W	152 lm/W	154 lm/W	152 lm/W	150 lm/W
	T221	158 lm/W	158 lm/W	155 lm/W	152 lm/W	149 lm/W
	T301	144 lm/W	144 lm/W	142 lm/W	139 lm/W	135 lm/W
	T302	152 lm/W	153 lm/W	152 lm/W	151 lm/W	149 lm/W
	T311	150 lm/W	150 lm/W	147 lm/W	143 lm/W	140 lm/W
	T312	150 lm/W	153 lm/W	152 lm/W	150 lm/W	148 lm/W
	T321	158 lm/W	155 lm/W	152 lm/W	149 lm/W	146 lm/W
	T402	152 lm/W	153 lm/W	152 lm/W	151 lm/W	149 lm/W
	T411	154 lm/W	154 lm/W	151 lm/W	148 lm/W	144 lm/W
Flux lumineux (lm) (IRC 70Ra, 4000K) (écart type ±3 %)	T201	3040 lm	4560 lm	6040 lm	7350 lm	8580 lm
	T202	3040 lm	4590 lm	6080 lm	7550 lm	8940 lm
	T211	3060 lm	4590 lm	6040 lm	7350 lm	8640 lm
	T212	3020 lm	4560 lm	6160 lm	7600 lm	9000 lm
	T221	3160 lm	4740 lm	6200 lm	7600 lm	8940 lm
	T301	2880 lm	4320 lm	5680 lm	6950 lm	8100 lm
	T302	3040 lm	4590 lm	6080 lm	7550 lm	8940 lm
	T311	3000 lm	4500 lm	5880 lm	7150 lm	8400 lm
	T312	3000 lm	4590 lm	6080 lm	7500 lm	8880 lm
	T321	3160 lm	4650 lm	6080 lm	7450 lm	8760 lm
	T402	3040 lm	4590 lm	6080 lm	7550 lm	8940 lm
	T411	3080 lm	4620 lm	6040 lm	7400 lm	8640 lm
ULOR		= 0%, @ Inclinaison du luminaire 0°
CCT		3000K, 4000K, 5000K, 5700K, 6500K
IRC		70Ra, 80Ra, 90Ra en option
Angle de faisceau		T2(85°150°)/T3(80°150°)/T4(126°*145°)
Fabricant de DEL		LUMILEDS
Modèle à DEL		Lumileds 3030/Lumileds 5050
Courant de travail d'une seule LED		Mesuré selon les exigences du projet
Lentille		Polycarbonate et verre trempé (5 mm d'épaisseur)
Spécifications mécaniques
PI/CI		IP66/IK09, selon les normes EN 60529 et EN 62262
Résistance aux vibrations		3G, conforme à la norme IEC 68-2-6.
SCx		Avant : 0,110231㎡ ; Côté : 0,027272 ㎡ ; Face avant : 0,020633㎡			Avant : 0,110231㎡ ; Côté : 0,027272 ㎡ ; Face avant : 0,020633㎡
Matériaux		Aluminium moulé sous pression à usage intensif (EN AC-46100)
Traitement de surface		Polyester thermodurcissable anti-UV / Primaire époxy 80 microns + Polyester thermodurcissable anti-UV (pour milieux extrêmement corrosifs).
Peinture		Noir, argent, demande personnalisée
Câble		Pré-câblé avec un câble de 30 cm (Autres longueurs sur demande)
Montage		Entrée latérale/dessus de poteau
Autres
Durée de vie		L90B10 - 52 000h, @Tq 25°C
garantie		5 ans (Extension de garantie jusqu'à 10 ans sur demande)
Certificat		CB, CE, RoHS, ENEC (La société est certifiée ISO 9001 et ISO 14001.)
Taille du produit		650240140mm	650240140mm	650240140mm	650240140mm	650240140mm
Poids net		5.34kg	5.34kg	5.34kg	5.34kg	5.34kg
Taille des cartons		672300195mm	672300195mm	672300195mm	672300195mm	672300195mm
Poids brut		7.02kg	7.02kg	7.02kg	7.02kg	7.02kg
Recommander installation		Général 4-12m, basé sur les exigences réelles du projet
Champ d'application		Rue urbaine et rurale
